Funkcije
Telo pumpe projektovano je za visoku hidrauličku efikasnost, kompaktnu konstrukciju, jednostavno odzračivanje i pražnjenje.
Pumpa koristi mehaničke brtve visoke brzine, otporne na temperaturu i habanje, čime se obezbeđuje dug vek trajanja.
Poklopac priključne kutije izrađen je od plastike, pruža dobru toplotnu izolaciju, a priključna kutija ima dvoslojnu strukturu (gornji i donji deo) koja omogućava lako rastavljanje.
Motor ima frekventnu regulaciju brzine, čime se postiže integracija različitih visina dizanja i zadovoljavaju različiti zahtevi korisnika.
Ležaj rotora opremljen je zaštitnim poklopcem protiv prašine, što obezbeđuje gladak rad i dug vek trajanja.
Područja primene
Sistemi za cirkulaciju tople vode i grejanje
Solarni sistemi
Sistemi za čišćenje i navodnjavanje bašta (vrtova)
Sistemi za napajanje kotlova vodom
Industrijski cirkulacioni sistemi
HVAC cirkulacioni sistemi (grejanje, ventilacija i klimatizacija)
Sistemi rashladne vode
PFB 06-22 EC
Telo pumpe ima visoku hidrauličku efikasnost i kompaktnu konstrukciju, uz jednostavno odzračivanje i ispuštanje vode.
Pumpa koristi mehaničku zaptivku za rad pri visokim brzinama. Zaptivka je otporna na toplotu i habanje i ima dug radni vek.
Plastični poklopac priključne kutije pruža dobru toplotnu izolaciju. Kutija ima gornji i donji deo, što olakšava rastavljanje.
Motor omogućava regulaciju brzine pomoću frekventnog pretvarača, tako da se visina dizanja može prilagoditi različitim potrebama korisnika.
Ležaj rotora ima zaštitu od prašine, koja doprinosi mirnom radu i dugom radnom veku.

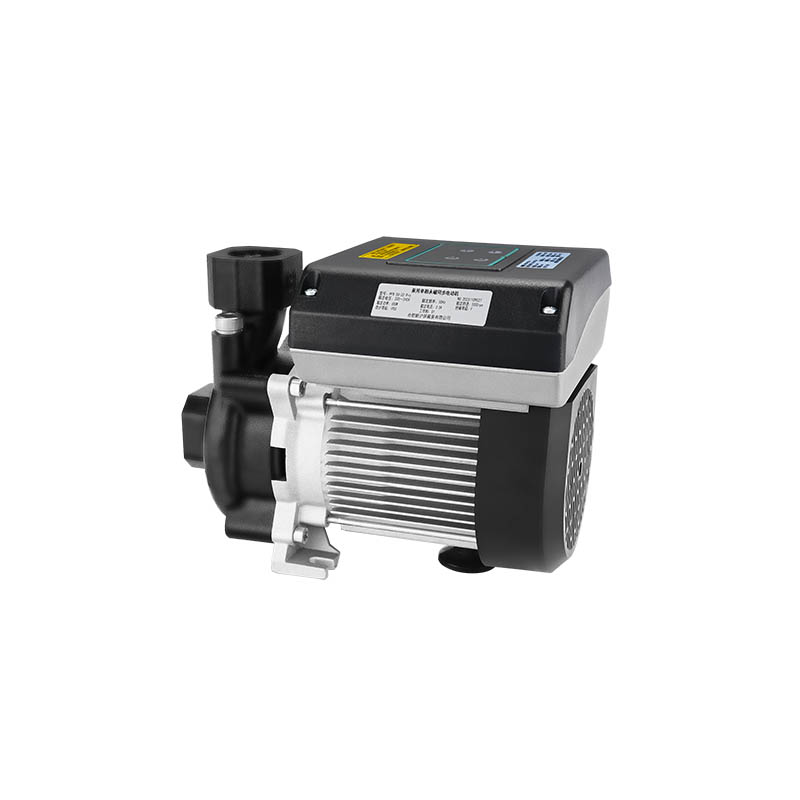

PFB 06-22 Pro
IE5 motor sa permanentnim magnetima
Regulacija brzine sa digitalnim displejem
Višestruke zaštitne funkcije za stabilan rad
Vazdušno hlađenje
WRAS sertifikat
Funkcija automatskog pokretanja i zaustavljanja

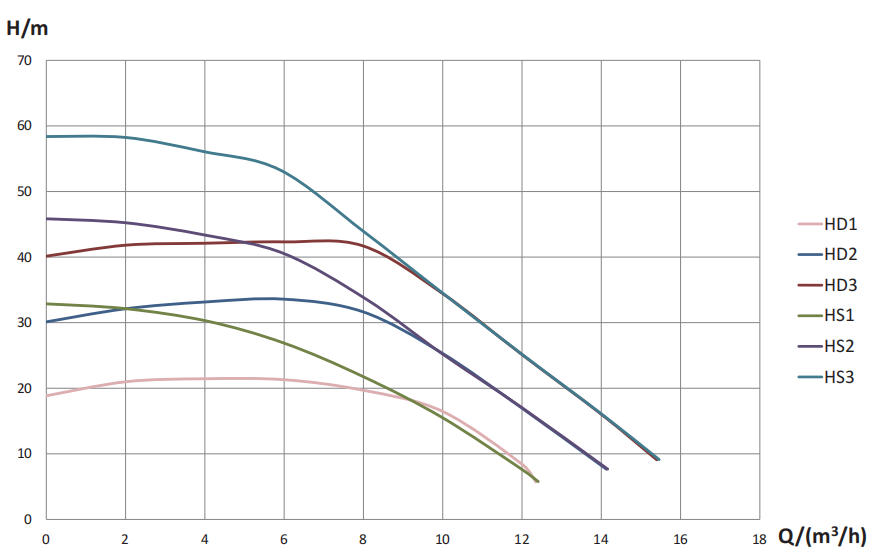

PFM 08-36
Opremljena IE5 sinhronim motorom sa permanentnim magnetima (PMSM), pumpa omogućava nisku potrošnju energije i dugotrajan rad.
Više podešavanja brzine pruža fleksibilnost u radu. Zaštitne funkcije i memorija podešavanja nakon prekida napajanja doprinose pouzdanosti sistema.
PFM 08-36 postiže maksimalnu visinu dizanja do 58 metara, a kompaktne dimenzije olakšavaju ugradnju tamo gde je prostor ograničen.
Podržava interfejse 0–10 V, 4–20 mA, Modbus i PWM, za različite zahteve upravljanja u širokom rasponu primena.
Zamenljiva mehanička zaptivka olakšava održavanje i skraćuje vreme zastoja, čime se smanjuju troškovi tokom radnog veka pumpe.
Telo pumpe izrađeno je od nerđajućeg čelika 304 i pogodno je za blago korozivne tečnosti, uz dugotrajnost u različitim radnim uslovima.
Napredna hidraulička konstrukcija
Radno kolo razvijeno uz pomoć 3D modelovanja i hidrauličkih simulacija omogućava optimalan protok i kontrolu pritiska.
Sistem sa mokrim rotorom
Omogućava tih i efikasan rad, uz minimalno habanje i smanjene energetske gubitke.
Visoka pouzdanost
Svi delovi u kontaktu sa tečnošću izrađeni su od nerđajućeg čelika, za rad bez curenja i bez potrebe za redovnim održavanjem.
Širok raspon radnih uslova
Pouzdano radi pri temperaturi okoline od −40 °C do 55 °C i temperaturi radne tečnosti od −40 °C do 85 °C.
Energetska efikasnost
Motor razvijen za ovu pumpu i optimizovan pomoću simulacija pruža visoke performanse uz manju potrošnju energije.
Savremen izgled
Dizajn nove generacije i klasična kombinacija boja spajaju visoke performanse sa elegantnim industrijskim izgledom.
Visoka pouzdanost
Ne zahteva redovno održavanje i nema delove sklone habanju.
Kompaktan PMSM motor
Malih je dimenzija i jednostavan za ugradnju i upotrebu.
Otpornost na koroziju
Izdržljiva konstrukcija za rad u zahtevnim uslovima.
Opcioni CAN/RS-485
Fleksibilne mogućnosti komunikacije.
Integrisani kabl
Pojednostavljeno povezivanje pomoću jednog kabla.
Ugrađene zaštitne funkcije
Zaštita od previsokog i preniskog napona, kao i prekomerne struje.
Standardni navoj
Jednostavna ugradnja i kompatibilnost sa standardnim priključcima.
Regulacija brzine pomoću frekventnog pretvarača
Visoka efikasnost i ušteda energije
| Model | Šifra | Kriva | Maksimalni napor (m) | Maksimalni protok (m³/h) | Snaga (W) | Frekvencija (Hz) | DN(mm) | Napon (V) |
|---|---|---|---|---|---|---|---|---|
| PFB 06-22 Pro |
|
28 | 8.5 | 700 | 50/60Hz | 25 | 220 ~ 240V | |
| PFM 08-36 |
|
58 | 15 | 1800 | 50/60Hz | 40 | 220 ~ 240V | |
| EPA25-20ZA |
|
20 | 4.8 | 350 | 50 | Φ25 | AC 220V | |
| EPA25-20ZAX |
|
20 | 4.8 | 350 | 50 | Φ25 | AC 220V | |
| EPA25-20ZD |
|
22 | 5.1 | 380 | / | Φ25 | DC 24V | |
| EPA50-30ZA |
|
30 | 30 | 3000 | 50Hz | Φ50 | AC 380V | |
| EPA50-30ZAX |
|
30 | 30 | 3000 | 50Hz | Φ50 | AC 380V | |
| EPS25-30NC |
|
30 | 7 | 1000 | 50Hz | Φ50.5 | AC 380V | |
| EPS25-40NC |
|
42 | 8 | 1300 | 50Hz | Φ50.5 | AC 380V |
